1 pronađena zamenska opcija

Postojeća pumpa - Drenaža i otpadne vode

Proizvođač Flygt, ITT, Lowara, Xylem
Naziv proizvoda CP 3101-MT ø431
Mrežni priključak 3x400 V
Cevni priključak DN 100

Zamenska pumpa List sa zamenskim informacijama

Naziv proizvoda FA 10.33-208E T17-4/8H
Šifra proizvoda 6047662
Mrežni priključak 3x400 V
Cevni priključak DN 100
Nominalna struja 7,5 A
Nominalna snaga (Snaga na vratilu) 3,5 kW
Temperatura fluida +3 - +40 °C
Slobodni sferni prolaz 80

Zamenska dodatna oprema

Adapter 6030438
Šifra proizvoda 6030438
Broj 1

Komentar

Odgovarajuća zamenska dodatna oprema. **NAPOMENA** 1~

Informacije o proizvodu

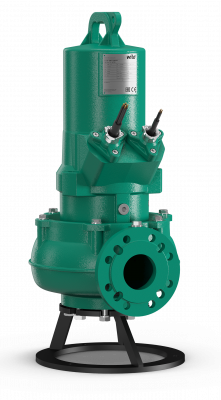

FA 10.33-208E T17-4/8H

FA 10.33-208E T17-4/8H
Šifra proizvoda : 6047662

Posebne karakteristike/prednosti proizvoda
  • Individualno prilagodljivo tačno u skladu sa Vašim zahtevima. Za pouzdano i efikasno pumpanje prečišćene otpadne vode i neprečišćene otpadne vode.
  • Višestruka mogućnost primene. Uvek optimalno pumpanje različitih fluida zahvaljujući različitim oblicima radnih kola.
  • Energetski efikasno sa opciono dostupnom IE3 tehnologijom motora
  • Zaštićeno od abrazije i korozije zahvaljujući Ceram oblozi i posebnim materijalima
  • Pogodno za uronjene i izronjene primene, takođe i u trajnom režimu rada
Vrsta konstrukcije
Uronjiva pumpa za otpadnu vodu bez i sa rashladnim sistemom za trajni režim rada, za stacionarnu i prenosivu montažu u vlažnom prostoru, kao i za stacionarnu montažu u suvom prostoru.

Primena
Pumpanje:
  • neprerađene otpadne vode i otpadne vode sa vlaknastim sadržajem
  • Otpadna voda sa fekalijama
  • prečišćene otpadne vode bez fekalija i vlaknastih sadržaja
  • Procesna voda
  • Otpadna voda
Oprema/funkcija
  • Teška robusna verzija od sivog liva
  • Motor sa površinskim hlađenjem ili motori sa sopstvenim hlađenjem, sa sistemom od 1 ili 2 komore
  • Po izboru sa EX odobrenjem prema ATEX ili FM
  • Nadzorni uređaji u zavisnosti od motora:
  • Temperatura namotaja
  • Nadzor vlage u zaptivnoj komori i prostoru motora / prostoru sa priključcima
  • Temperatura ležaja motora
  • Montirana dodatna oprema po želji kupca
Opseg isporuke
  • Uređaj za odvođenje otpadnih voda spreman za priključivanje
  • Priključni kabl sa slobodnim krajem
  • Instalirana dodatna oprema
  • Priručnik za rad i održavanje
Tehnički podaci
  • Mrežni priključak: 3~400 V, 50 Hz
  • Vrsta rada u uronjenom stanju: S1
  • Režim rada u izronjenom stanju: S1 ili S2
  • Klasa zaštite: IP68
  • Klasa izolacije: H
  • Temperatura fluida: 3...40 °C, više temperature na zahtev
  • Slobodan sferni prolaz od 45...130 mm
  • Maks. dubina uranjanja: 20 m
Materijali
  • Delovi kućišta: EN-GJL odn. EN-GJS
  • Radno kolo: EN-GJL odn. EN-GJS
  • Statički zaptivači: NBR ili FPM
  • Zaptivanje na strani fluida: Mehanički zaptivač od SiC/SiC
  • Zaptivanje sa strane motora:
  • Zaptivni prsten vratila od NBR-a
  • Mehanički zaptivač od SiC/SiC ili grafita/keramike
  • Vratilo: plemeniti čelik 1.4021
Opis/konstrukcija
Uronjiva pumpa za otpadne vode kao plavni monoblok agregat za stacionarnu i prenosivu montažu na suvom ili u vlažnom prostoru.

Hidraulika
 Potisni izlaz je u verziji horizontalnog prirubničkog spoja. Maksimalna moguća suva materija u zavisnosti od tipa hidrauličnog i radnog kola iznosi maks. 8%. Koriste se sledeći oblici radnog kola:
  • Slobodno protočno radno kolo (W)
  • Jednokanalno radno kolo (E)
  • dvokanalno kolo (Z)
  • trokanalno kolo (D)
  • četvorokanalno kolo (V)
Kanalna hidraulična oprema opremljena je pokretnim prstenom i prstenom sa prorezom od ojačanog materijala. Oni dugoročno doprinose trajnoj efikasnosti agregata i minimizovanju troškova održavanja.

Motor
 Motori sa površinskim hlađenjem (T motor) nemaju svoj rashladni sistem i svoju toplotu predaju direktno okolnom fluidu preko delova kućišta. Motori zato mogu da se koriste u potopljenom stanju u trajnom režimu rada. U zavisnosti od veličine konstrukcije kratkotrajno mogu da se koriste i kada se izrone.
Motori sa samostalnim hlađenjem (FK, FKT i HC motori) imaju aktivni rashladni sistem i svoju toplotu predaju fluidu preko integrisanog izmenjivača toplote. Zbog toga su ovi motori pogodni za trajni pogon u uronjenom i izronjenom stanju, odn. za montažu na suvom.

Kod svih motora postoji zaptivna komora radi zaštite od prodiranja fluida. Njoj može da se pristupi spolja, a opciono može da se nadzire preko štapne elektrode. Svi upotrebljeni fluidi mogu da se razgrade biološki i bezopasni su po okolinu.

Priključni kabl ima slobodne krajeve kabla i dužinu od 10 m, odn. dužinu kabla na zahtev kupca. Uvlačenje kabla kod T, HC i FKT motora je vodootporno po dužini.

Zaptivanje
 U zavisnosti od tipa motora, na raspolaganju su sledeće varijante zaptivanja sa strane fluida i sa strane motora:
  • Varijanta H: sa strane fluida pomoću mehaničkog zaptivača, a sa strane motora pomoću zaptivne pletenice
  • Varijanta G: dva međusobno nezavisna mehanička zaptivača
  • Varijanta K: Zaptivna blok kaseta sa dva međusobno nezavisna mehanička zaptivača
Motori visoke efikasnosti
Pored standardnih motora, na raspolaganju su motori velike efikasnosti klase stepena iskorišćenja IE3 (u skladu sa IEC 60034-30). Budući da su zasnovani na istim principima kao standardni motori, oni imaju i istu opremu i funkciju. Zbog toga je na raspolaganju ista hidraulična oprema.

EX odobrenje
 Motori su dostupni sa Ex odobrenjem u skladu sa ATEX-om i FM-om.
Upravljački uređaj MS-L-1X4kW-DOL
Šifra proizvoda: 2539741
EC Deklaracija o usaglašenosti
Mikroprocesorski upravljački uređaj za upravljanje (zavisno od nivoa) uronjive pumpe pomoću plivajućih prekidača za registraciju nivoa. Podešavanje parametara vrši se pomoću DIP prekidača i potenciometra.
Upravljački uređaj MS-L-2X4kW-DOL
Šifra proizvoda: 2539745
EC Deklaracija o usaglašenosti
Mikroprocesorski upravljački uređaj za upravljanje zavisno od nivoa sa dve uronjive pumpe pomoću plivajućih prekidača za registraciju nivoa. Podešavanje parametara vrši se pomoću DIP prekidača i potenciometra.
Upravljački uređaj EC-L-1X12A-MT34-DOL-WM
Šifra proizvoda: 2543210
EC Deklaracija o usaglašenosti
Mikroprocesorski kontrolisan upravljački uređaj za upravljanje zavisno od nivoa sa jednom potapajućom pumpom sa analognim ili digitalnim davačima signala. Unos pojedinačnih parametara vrši se preko menija sa navođenjem pomoću simbola i kontrolnog dugmeta.
Upravljački uređaj EC-L-2X12A-MT34-DOL-WM
Šifra proizvoda: 2543220
EC Deklaracija o usaglašenosti
Mikroprocesorski kontrolisan upravljački uređaj za upravljanje zavisno od nivoa sa dve potapajuće pumpe sa analognim ili digitalnim davačima signala. Unos pojedinačnih parametara vrši se preko menija sa navođenjem pomoću simbola i kontrolnog dugmeta.
DrainAlarm2
Šifra proizvoda: 2545133
Upravljački uređaj sa alarmom (samopuneća jedinica za napajanje strujom) za montažu na zid, sa optičkim i akustičkim alarmnim signalom.
Senzor nivoa 0-1 mWs dužine kabla 10m
Šifra proizvoda: 2519924
Senzor nivoa sa ATEX certifikatom za upravljanje nivoom u fluidima koji sadrže fekalije. Hidrostatički pritisak fluida meri se senzorom nivoa i preko membrane pritisak na sondi pritiska direktno se pretvara u električni signal. Ovaj signal se zatim prosleđuje upravljačkom uređaju i obrađuje na odgovarajući način.
Senzor nivoa 0-2,5 mWs dužine kabla 10m
Šifra proizvoda: 2519921
Senzor nivoa sa ATEX certifikatom za upravljanje nivoom u fluidima koji sadrže fekalije. Hidrostatički pritisak fluida meri se senzorom nivoa i preko membrane pritisak na sondi pritiska direktno se pretvara u električni signal. Ovaj signal se zatim prosleđuje upravljačkom uređaju i obrađuje na odgovarajući način.
Plivajući prekidač WA65 sa 5m kabla
Šifra proizvoda: 503211390
Kao davač signala za uključivanje/isključivanje postrojenja u zavisnosti od nivoa otvorene posude ili cisterne. Tačke komutacije: gore uključeno, dole isključeno.
Plivajući prekidač WA65 sa 10m kabla
Šifra proizvoda: 503211893
 Kao davač signala za uključivanje/isključivanje postrojenja u zavisnosti od nivoa otvorene posude ili cisterne. Tačke komutacije: gore uključeno, dole isključeno.
Plivajući prekidač MS1 sa 10m kabla
Šifra proizvoda: 2004593
Plivajući prekidač za upravljanja nivoom kao min./maks prekidač za agresivne fluide ili fluide koji sadrže fekalije, isplivava sa fluidom i aktivira se u kosom položaju. Plivajući prekidač zbog svoje vrste konstrukcije i koncepcije tačke težišta može da pravi vrlo malu histerezu. Ta kakarteristika ne može da se promeni ni dužinom kabla. Da bi se koristili plivajući prekidači, neophodno je koristiti upravljački uređaj sa podesivim vremenom naknadnog rada. Uključivanje: gore „EIN“(UKLJ.)/dole „AUS“ (ISKLJ.)
Plivajući prekidač WA KR1 S sa 10m kabla
Šifra proizvoda: 6082807
Kao davač signala za uključivanje/isključivanje postrojenja u zavisnosti od nivoa otvorene posude ili cisterne. Tačke komutacije: gore uključeno, dole isključeno.
