2 pronađene zamenske opcije

Postojeća pumpa - Drenaža i otpadne vode

Proizvođač Baga
Naziv proizvoda GC 07A
Mrežni priključak 1x230 V
Cevni priključak Rp 32

Zamenska pumpa List sa zamenskim informacijama

Naziv proizvoda MTC 40F16.15/7-A 1~
Šifra proizvoda 2081260
Mrežni priključak 1x230 V
Cevni priključak DN 40
Nominalna struja 0,7 A
Nominalna snaga (Snaga na vratilu) 5,6 kW
Temperatura fluida +3 - +35 °C

Komentar

Moguća modifikacija sistema, potisni priključak zamenske pumpe nije identičan.
Zamenska pumpa ima veći protok.

Informacije o proizvodu
MTC 40F16.15/7-A 1~

MTC 40F16.15/7-A 1~
Šifra proizvoda : 2081260

Posebne karakteristike/prednosti proizvoda
  • Robusna verzija od sivog liva
  • Spoljni mehanizam za usitnjavanje
  • Zaptivanje na strani fluida pomoću mehaničkog zaptivača
  • Zaptivna komora
Vrsta konstrukcije
Uronjiva pumpa za otpadnu vodu sa spoljnim mehanizmom za usitnjavanje, za trajni pogon, za stacionarnu i prenosivu montažu u vlažnom prostoru.

Primena
Pumpanje:
  • Otpadna voda sa fekalijama
  • Prečišćene otpadne vode bez fekalija i sa vlaknastim sadržajem
  • Otpadna voda
Oprema/funkcija
  • Mehanizam za usitnjavanje sa sečivom sa spoljne strane i vučnim rezom
  • Kontrola temperature namotaja bimetalnim senzorima
Opseg isporuke
  • Pumpa
  • Priključni kabl od 10 m sa slobodnim krajem
  • Verzija A sa ugrađenim plivajućim prekidačem i utikačem sa zaštitnim kontaktom
  • Uputstvo za ugradnju i upotrebu
Tehnički podaci
  • Mrežni priključak: 1~230 V, 50 Hz (samo MTC 40) i 3~400 V, 50 Hz
  • Vrsta rada u uronjenom stanju: S1
  • Režim rada u izronjenom stanju: S2-15 min. odn. S3 30%
  • Klasa zaštite: IP68
  • Klasa izolacije: F
  • Temperatura fluida: 3…40 °C (MTC 40: 3…35 °C)
  • Dužina kabla: 10 m
Materijali
  • Kućište motora: EN-GJL-200 odn. EN-GJL-250
  • Kućište hidraulike: EN-GJL-250
  • Radno kolo: EN-GJL-HB175, EN-GJS-500 ili EN-GJL-250
  • Vratilo: Nerđajući čelik 1.0503, 1.7225 ili 1.4021
  • Mehanizam za usitnjavanje: Nerđajući čelik 1.4112, abrazit/1.4034 ili X102CrMo17K4
  • Zaptivanje na strani pumpe: SiC/SiC
  • Zaptivanje sa strane motora:
  • MTC 40: Al-oksid/SiC
  • MTC 32F39.16: NBR
  • MTC 32F49.17 i MTC 32F55.13: Grafit/keramika
  • Statički zaptivač: NBR
Opis/konstrukcija
Uronjiva pumpa za otpadnu vodu sa spoljnim mehanizmom za usitnjavanje kao potopivi blok agregat za stacionarnu i prenosivu montaža u vlažnom prostoru.

Hidraulika
 Izlaz sa potisne strane je u izveden kao horizontalni navojni/prirubnički spoj (MTC 40) ili kao prirubnički spoj (MTC 32). Primenjuju se otvorena višekanalna radna kola.

Motor
 Primenjuju se motori sa površinskim hlađenjem u monofaznoj (samo MTC 40) i trofaznoj verziji za direktno startovanje. Otpadna toplota se preko kućišta motora direktno prenosi na okolni fluid. Kada su uronjeni, motori mogu da se koriste u trajnom pogonu (S1), a kada su izronjeni u kratkotrajnom pogonu (S2) ili u radu sa prekidima (S3).
Osim toga, motori su opremljeni termičkim nadzorom namotaja. Termički nadzor namotaja štiti namotaj motora od pregrevanja. Za to se standardno koriste bimetalni senzori.

Priključni kabl standardno ima slobodne krajeve i dužinu od 10 m. Verzija "A" je opremljena plivajućim prekidačem i utikačem sa zaštitnim kontaktom.

Zaptivanje
 Između motora i hidraulike se nalazi zaptivna komora. Ona je napunjena medicinskim belim uljem i štiti motor od prodiranja fluida preko zaptivanja na strani pumpe. Zaptivanje sa strane pumpe i motora je različito izvedeno, zavisno od tipa motora:
  • MTC 32F39.16: sa strane fluida pomoću mehaničkog zaptivača, a sa strane motora pomoću dva zaptivna prstena radijalnog vratila
  • MTC 32F49.17, ...55.13 i MTC 40: dva međusobno nezavisna mehanička zaptivača
Upravljački uređaj MS-L-1X4kW-DOL
Šifra proizvoda: 2539741
EC Deklaracija o usaglašenosti
Mikroprocesorski upravljački uređaj za upravljanje (zavisno od nivoa) uronjive pumpe pomoću plivajućih prekidača za registraciju nivoa. Podešavanje parametara vrši se pomoću DIP prekidača i potenciometra.
Upravljački uređaj MS-L-2X4kW-DOL
Šifra proizvoda: 2539745
EC Deklaracija o usaglašenosti
Mikroprocesorski upravljački uređaj za upravljanje zavisno od nivoa sa dve uronjive pumpe pomoću plivajućih prekidača za registraciju nivoa. Podešavanje parametara vrši se pomoću DIP prekidača i potenciometra.
Upravljački uređaj EC-L-1X12A-MT34-DOL-WM
Šifra proizvoda: 2543210
EC Deklaracija o usaglašenosti
Mikroprocesorski kontrolisan upravljački uređaj za upravljanje zavisno od nivoa sa jednom potapajućom pumpom sa analognim ili digitalnim davačima signala. Unos pojedinačnih parametara vrši se preko menija sa navođenjem pomoću simbola i kontrolnog dugmeta.
Upravljački uređaj EC-L-2X12A-MT34-DOL-WM
Šifra proizvoda: 2543220
EC Deklaracija o usaglašenosti
Mikroprocesorski kontrolisan upravljački uređaj za upravljanje zavisno od nivoa sa dve potapajuće pumpe sa analognim ili digitalnim davačima signala. Unos pojedinačnih parametara vrši se preko menija sa navođenjem pomoću simbola i kontrolnog dugmeta.
DrainAlarm2
Šifra proizvoda: 2545133
Upravljački uređaj sa alarmom (samopuneća jedinica za napajanje strujom) za montažu na zid, sa optičkim i akustičkim alarmnim signalom.
Senzor nivoa 0-1 mWs dužine kabla 10m
Šifra proizvoda: 2519924
Senzor nivoa sa ATEX certifikatom za upravljanje nivoom u fluidima koji sadrže fekalije. Hidrostatički pritisak fluida meri se senzorom nivoa i preko membrane pritisak na sondi pritiska direktno se pretvara u električni signal. Ovaj signal se zatim prosleđuje upravljačkom uređaju i obrađuje na odgovarajući način.
Senzor nivoa 0-2,5 mWs dužine kabla 10m
Šifra proizvoda: 2519921
Senzor nivoa sa ATEX certifikatom za upravljanje nivoom u fluidima koji sadrže fekalije. Hidrostatički pritisak fluida meri se senzorom nivoa i preko membrane pritisak na sondi pritiska direktno se pretvara u električni signal. Ovaj signal se zatim prosleđuje upravljačkom uređaju i obrađuje na odgovarajući način.
Plivajući prekidač WA65 sa 5m kabla
Šifra proizvoda: 503211390
Kao davač signala za uključivanje/isključivanje postrojenja u zavisnosti od nivoa otvorene posude ili cisterne. Tačke komutacije: gore uključeno, dole isključeno.
Plivajući prekidač WA65 sa 10m kabla
Šifra proizvoda: 503211893
 Kao davač signala za uključivanje/isključivanje postrojenja u zavisnosti od nivoa otvorene posude ili cisterne. Tačke komutacije: gore uključeno, dole isključeno.
Plivajući prekidač MS1 sa 10m kabla
Šifra proizvoda: 2004593
Plivajući prekidač za upravljanja nivoom kao min./maks prekidač za agresivne fluide ili fluide koji sadrže fekalije, isplivava sa fluidom i aktivira se u kosom položaju. Plivajući prekidač zbog svoje vrste konstrukcije i koncepcije tačke težišta može da pravi vrlo malu histerezu. Ta kakarteristika ne može da se promeni ni dužinom kabla. Da bi se koristili plivajući prekidači, neophodno je koristiti upravljački uređaj sa podesivim vremenom naknadnog rada. Uključivanje: gore „EIN“(UKLJ.)/dole „AUS“ (ISKLJ.)
Plivajući prekidač WA KR1 S sa 10m kabla
Šifra proizvoda: 6082807
Kao davač signala za uključivanje/isključivanje postrojenja u zavisnosti od nivoa otvorene posude ili cisterne. Tačke komutacije: gore uključeno, dole isključeno.

Zamenska pumpa List sa zamenskim informacijama

Naziv proizvoda Rexa MINI3-S03/M008-523/A
Šifra proizvoda 6093591
Mrežni priključak 1x230 V
Cevni priključak DN 32/40
Nominalna struja 5,4 A
Nominalna snaga (Snaga na vratilu) 0,75 kW
Temperatura fluida +3 - +35 °C

Komentar

Moguća modifikacija sistema, potisni priključak zamenske pumpe nije identičan.
Zamenska pumpa ima veći protok.

Informacije o proizvodu

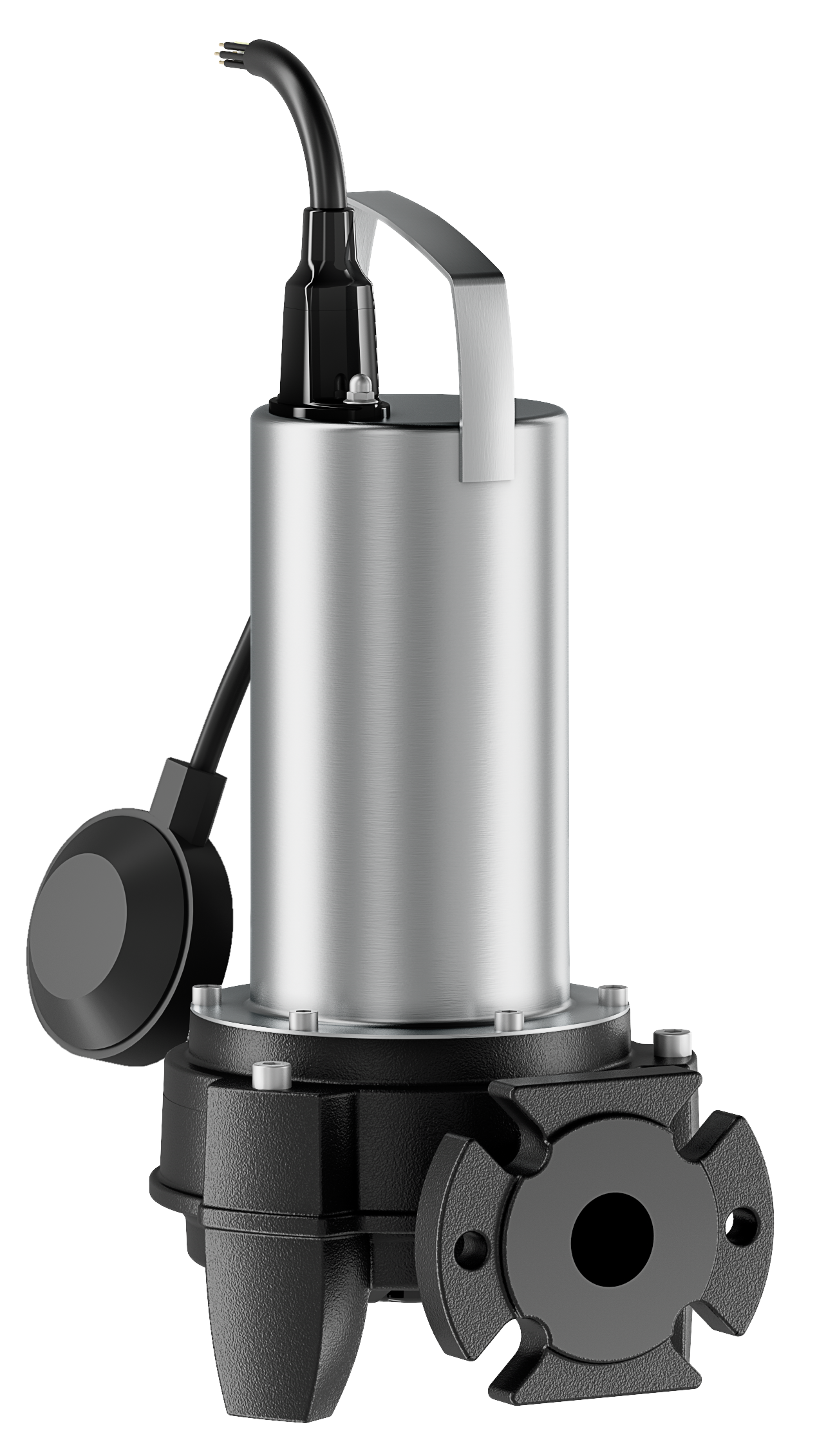

Rexa MINI3-S03/M008-523/A

Rexa MINI3-S03/M008-523/A
Šifra proizvoda : 6093591
